 一、用途與簡介

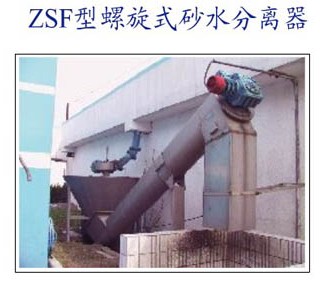

ZSF型螺旋式砂水分離器用于污水處理廠沉砂池，將沉砂池排出的砂水混合液進行砂水分離。 二、型號說明
ZFS————口
ZFS——螺旋式砂水分離
口U型槽寬
三、結構及工作原理
ZSF系列砂水分離器由無軸螺旋、尼龍襯條、U型槽、水箱、導流板、出水堰和驅動裝置等組成。 砂水混合液從分離器一端頂部輸入水箱，混合液中重度較大的如砂粒等將沉積于槽形底部，在螺旋的推動下，砂粒沿斜置的型槽底提升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸至盛砂桶。而與砂分離后的水則從溢流口排出并送往廠內進水池。 四、主要特點
1、分離效率可達96-98%，可分離出粒徑≥0.2mm的顆粒； 2、采用無軸螺旋，無水中軸承，維護方便； 3、機構緊湊，重量輕； 4、新型的傳動裝置，其關鍵部件-減速器為先進的軸裝式，不用聯軸器，安裝對中方便； 5、襯條為快裝式，便于更換； |
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
|
