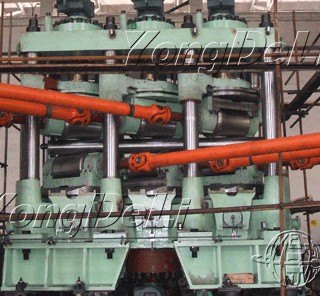

大口徑矯直機...
|
|
| 產品名稱：大口徑矯直機 |
| 產品編號：11 |
發布日期：
2013/8/19 |
| 產品產地：江蘇昆山 |
產品規格：可根據用戶需求定制 |
| 產品商標：永得利 |
 |
|
|
|
|
|
 商品描述：
一、矯機的用途
本矯直機用于矯直φ114～φ220的金屬棒材和φ133～φ385的金屬管材。
二、規格與性能
| 矯直管材材質最大 |
510 |
MPa |
| 矯直管材直徑 |
133～385 |
mm |
| 矯直管材最大壁厚 |
50 |
mm |
| 矯直速度 |
6～40 |
m/min |
| 上輥?zhàn)畲笮谐?/FONT> |
285 |
mm |
| 下輥調整范圍 |
0～20 |
mm |
| 上輥機動升降速度 |
4．174 |
mm/s |
| 矯直輥調整角度 |
28.5～33 |
degree |
| 矯直輥輥距 |
1050 |
mm |
| 矯直輥喉徑 |
400 |
mm |
| 矯直輥長度 |
550 |
mm |
|
retarder |
速比 |
12.93 |
|
|
amount |
2 |
set |
|
主電機 |
model |
JZR263-10 |
|
|
power |
80 |
KW/set |
|
Rotate speed |
578 |
turn/min |
|
amount |
2 |
set |
|
Lift motor of upper roller |
model |
Worm retarder |
i=2x23 |
|
| Electrical machine |
1440turn/min 3KW |
|
|
amount |
3 |
set |
| Figuration dimension （LxWxH） |
≈11000x4500x3720 |
mm | 三、矯直機的結構特征
1、本矯直機為六輥立式斜輥管材矯直機，輥?zhàn)硬贾脼?—2—2型。矯直輥是驅動的，六個輥?zhàn)臃譃樯舷聝膳沤徊嫘敝�，即與被矯直管子原理中心線成一定角度，上面三個輥?zhàn)�，下面三個輥?zhàn)印?BR> 2、上下矯直輥分別由兩臺冶金交流電機JZR263-10經過速比為0.7～5.7的汽車變速器，再通過萬向聯軸器，驅動喉徑為400mm的矯直輥?zhàn)鲂D(zhuǎn)運動。當管材被咬入后將同時旋轉和前進的運動，形成反復變形從而達到管材被矯直的目的。本矯直機的上下機架為焊接件，通過六根立柱聯結，從而構成立柱機架結構，觀察和調整都比較方便。矯直輥?zhàn)臃謩e安于輥?zhàn)�，然后用螺釘固定在上下機架的滑座上，可根據矯直管子的直徑而改變輥?zhàn)拥慕嵌�。調整時先松開螺栓，調整好后鎖緊緊固。上機架三個矯直輥分別由一臺3KW的交流電動機通過速比為46的蝸桿減速機(器)帶動T180x8的絲桿帶動滑座做上下移動。下機架的中間矯直輥采用墊片形式來調整滑座的上下移動。此結構易于維護保養、簡單易調整。本控制系統主要由主電機控制部分和上輥升降兩部分組成。主電機控制部分主要用于控制主傳動輥的上、下輥直電機。兩臺電機并聯運行。主回路進線電壓為380V。上輥升降部分主要控制上矯直輥的升降，上矯直輥單獨升降，均由操作臺上按鈕來控制。
| |
|
|
|
|
|
|
|
|
|
