帶熱電偶（阻）雙金屬溫度計 |
|
|
|
采用雙金屬溫度計與熱電偶（阻）一體的方式（一體化雙金屬溫度計），既滿足現場測溫需求，亦滿足遠距離優越性輸需求。可以直接測量各種生產過程中的-80℃~+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
主要技術參數：
標度盤公稱直徑：100、150
熱響應時間≤40S
防護等級：IP55
精度等級：（1.0）、1.5
熱電偶：Ⅰ級，1.5℃；Ⅱ級，2.5℃
熱電阻：A級，±（0.15+0.005）
B級，±（0.30+0.005） |
|
|
型號及規格
|
型號 |
分度號 |
測量范圍 |
精度等級 |
保護管材料 |
插入長度 |
|
WSSE-401 |
E |
-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500
|
1.5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
150
200
300
400
500
750
1000
|
|
WSSE-501 |
|
WSSE-411 |
|
WSSE-511 |
|
WSSE-481 |
|
WSSP-581 |
|
WSSP-401 |
PT100 |
|
WSSP-501 |
|
WSSP-411 |
|
WSSP-511 |
|
WSSP-481 |
|
WSSP-581 |
|
WSSXE-401 |
E |
|
WSSXP-401 |
PT100 |
|
WSSXE-411 |
E |
|
WSSXP-411 |
PT100 |
|
WSSXE-481 |
E |
|
WSSXP-481 |
PT100 |
|

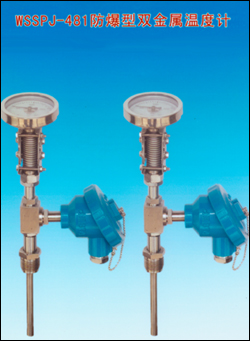

WSSPJ-481 |
| |
|
注：1）熱電偶Ⅰ級、熱電阻A級按協議訂貨。
2）保護管其余材質根據協議訂貨。 |
| |
|
選型須知：
1. 型號
2. 熱電偶（阻）分度號
3. 熱電偶（阻）精度等級
4. 雙金屬溫度計精度等級
5. 測量范圍
6. 安裝固定形式
7. 保護管材質
8. 長度或插入深度
例A：帶熱電偶雙金屬溫度計，軸向型，E型，Ⅰ級，測量范圍0~400℃，活動螺紋M27*2，保護管316，插入長度300mm，WSS-401型，I=300Ⅰ級，保護管316。 |
| |
|
|
| 小型防爆盒、小型表頭、勁高螺絲可移動0-50mm，插入深度L=100mm、M27×2、T=0-200℃、輸出4~20mA。具體技術要求可根據客戶要求定制。 |
| |
|
XZWSSPS-481帶遠傳雙金屬溫度計 |
|
|
